项目地点：洛杉矶，加利福尼亚州，美国

业主：Broad Art Foundation

设计单位：Diller Scofidio Renfro

工程单位：Nabih Youssef & Associates

承包商：Matt Construction Co.

项目特点：

- 外立面由2500块GRC独立单元面板组成，总面积达120000平方英尺。

- 成百上千个锥形通光开口组成的白色“面纱”。

- 使用GRC作为立面材料不仅能塑造复杂3D模块，也能使立面重量降到最低。

- 整个结构是通过三维建模软件设计的。

- 该项目荣获2015年PCI国家奖

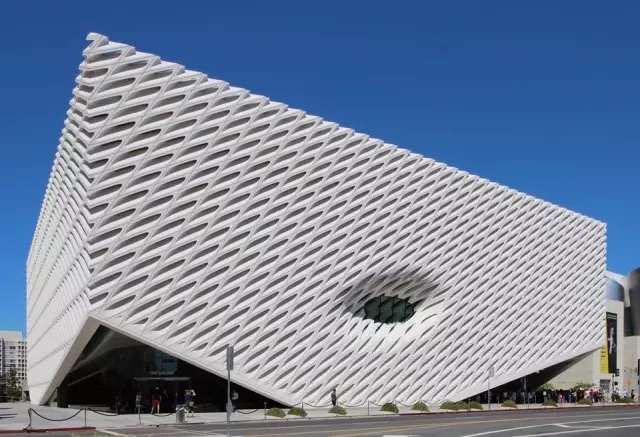

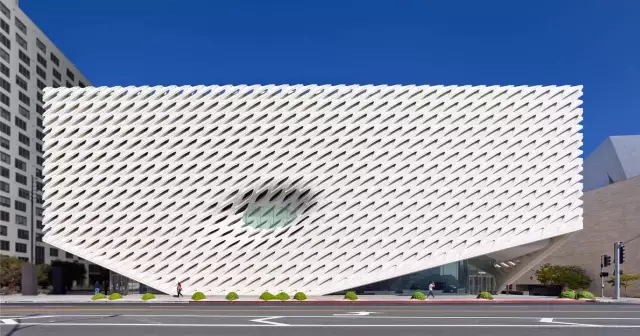

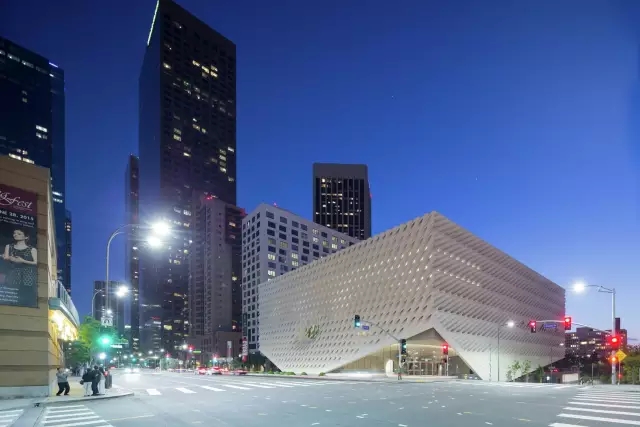

坐落在洛杉矶的Broad博物馆看起来像笼罩着白色的新娘面纱，映衬在加州蔚蓝的天空下。事实上，该项目的设计师将其称为“面纱与苍穹”。独特的立面包裹下的博物馆由两个功能空间组成：公共展览空间档案存储空间。

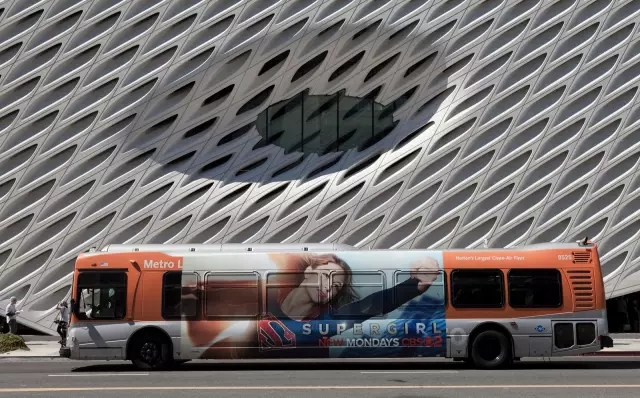

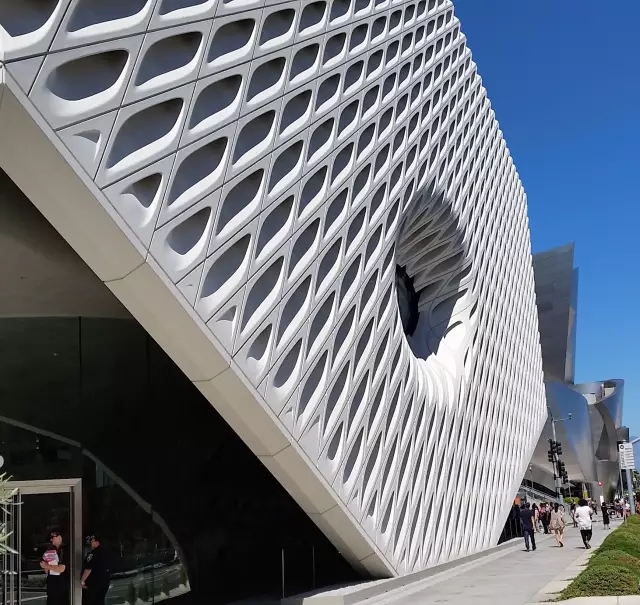

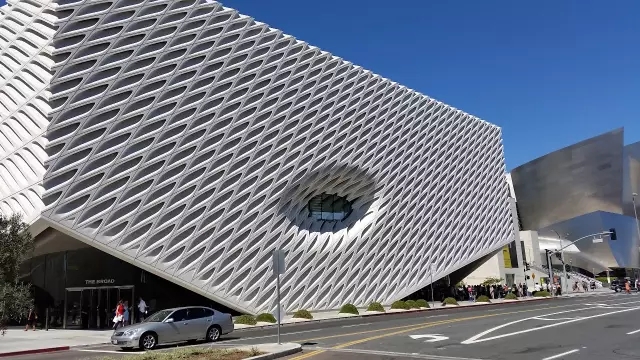

外立面如同一个空灵的细胞外骨骼结构，由2500块GRC面板和650吨的钢结构组成，锥形通光口的设计有效过滤自然光。

“为该独特形状的单元板制作框架程序是项目设计的关键因素，”该项目执行建筑师来自Gensler的David Pakshong说。“选择一个能满足数百种独特弧度的曲面形状的产品应用于外墙上，对于设计团队来说是巨大的挑战。要为建筑物创建成百上千的锥形通光开口并且沿一个抛物曲线复制，需要一个灵活的产品来满足这种设计需求。”

设计师先用3D模型为每块面板创建完整的几何信息。预制混凝土生产商先导入数据到工具路径软件创建指令，再由电脑化数控机器人雕刻高密度聚苯乙烯泡沫模具。在喷涂GRC面板之前，泡沫模具经过抛光、密封形成GRC面板模具。“这种快速成型的多功能材料及时解决了很多复杂的几何情况。”Pakshong说。

“GRC表皮的高强度保证了该建筑独特结构所需要的额外强度。表皮材料的强度和耐久性使得结构上可以使用更小的钢结构龙骨，能满足预制件之间更紧密地衔接。面板强度也能满足公共区域使用的长久性和耐用性。所以GRC被公认为是最具成本效益的材料。”Pakshong说。

框架必须严格按照几何模型制作，这样在焊接前后才能保证各组件和节点的位置没有偏差。数据必须多次导入3 D模型以验证精度。在喷涂GRC表皮之前，框架固定在模具上，对比模型进行确认检测。辅助夹具被固定在模具上，然后将框架移除。GRC表皮喷涂完毕后，把辅助夹具替换成框架再重新测量调整。最后，还要对成品进行全面的3 D扫描以确保和模型的一致性。

Pakshong认为这是他所见过的最具创新意义的项目。他说，“经过四年的工作,建筑师对这种‘超越常人对空间认知范围的结构’的挑战，让我感到非常惊讶。”

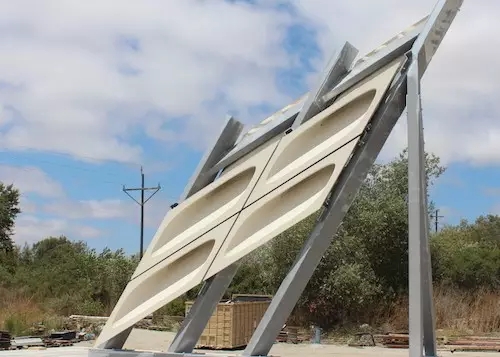

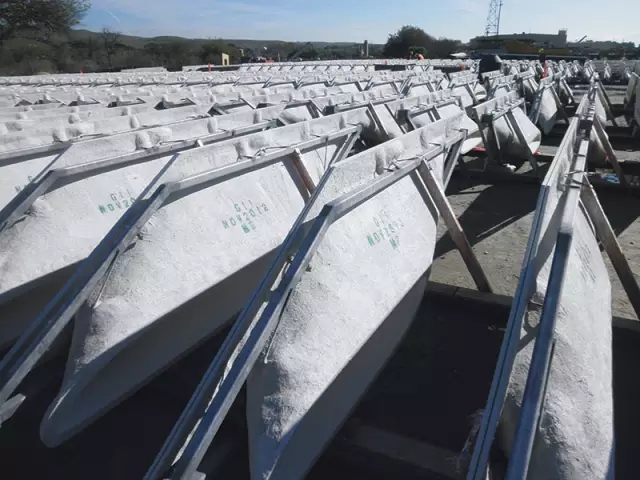

▽GRC预制件

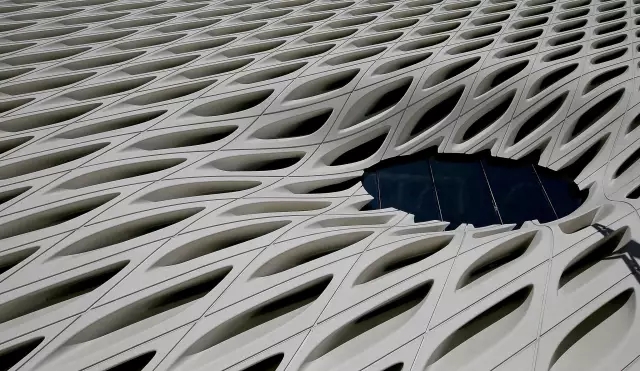

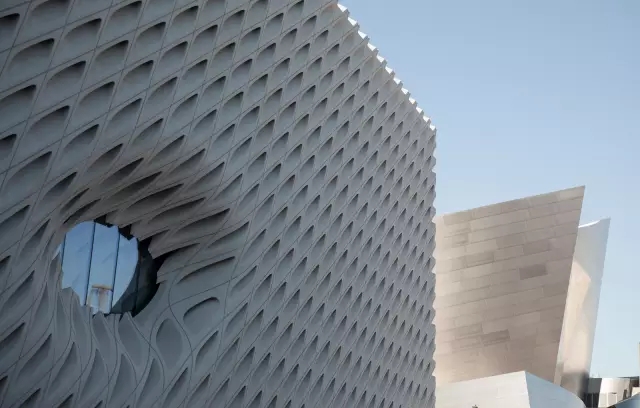

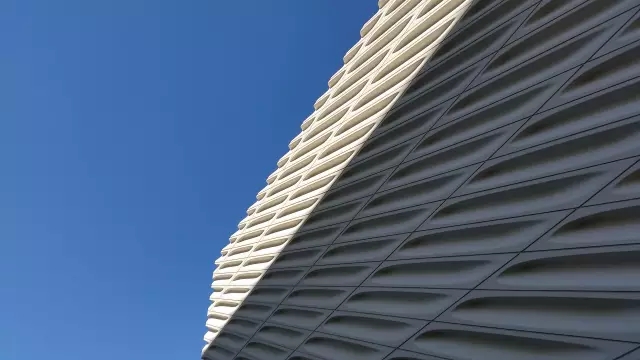

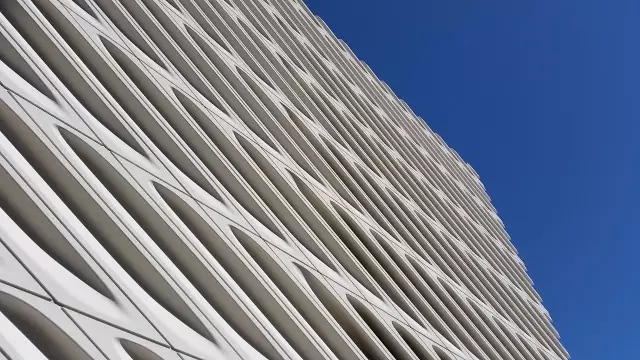

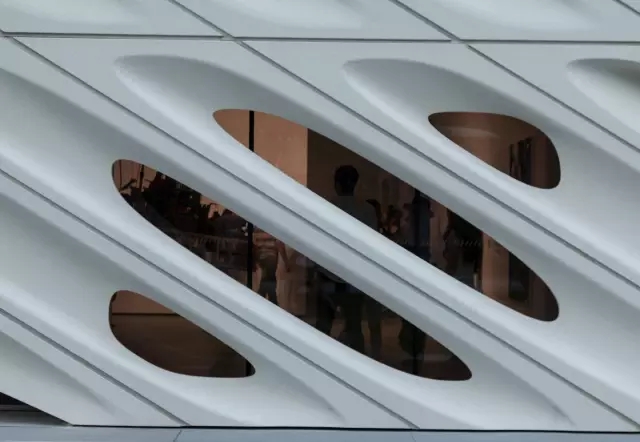

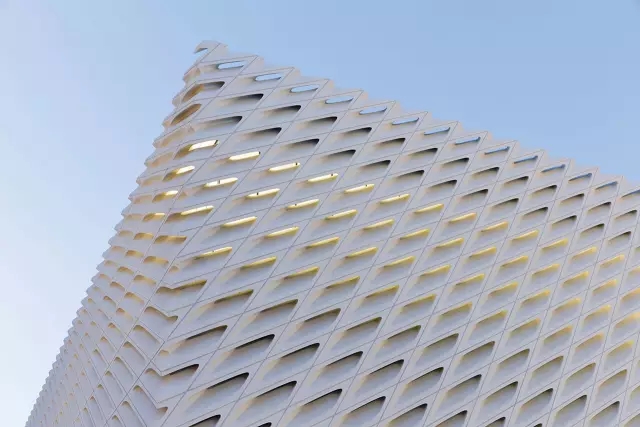

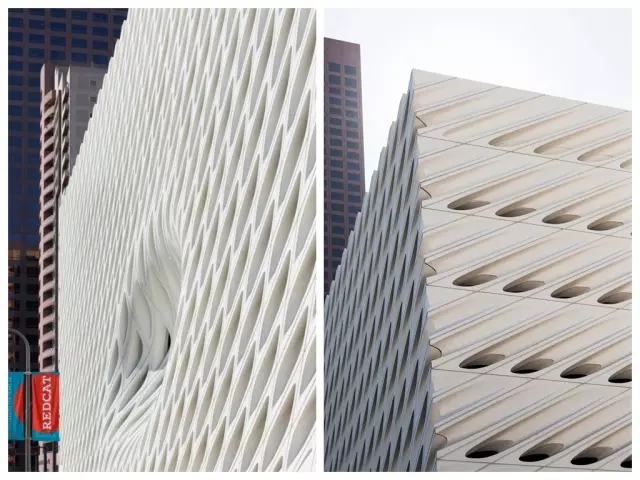

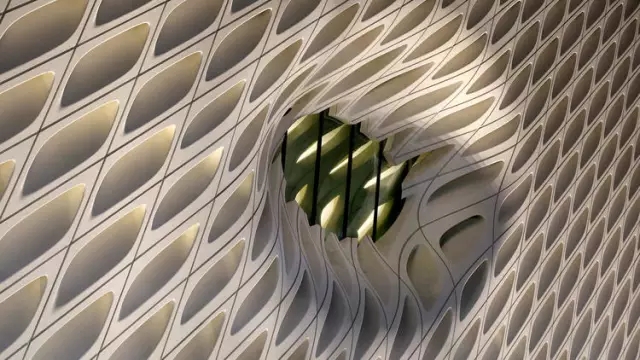

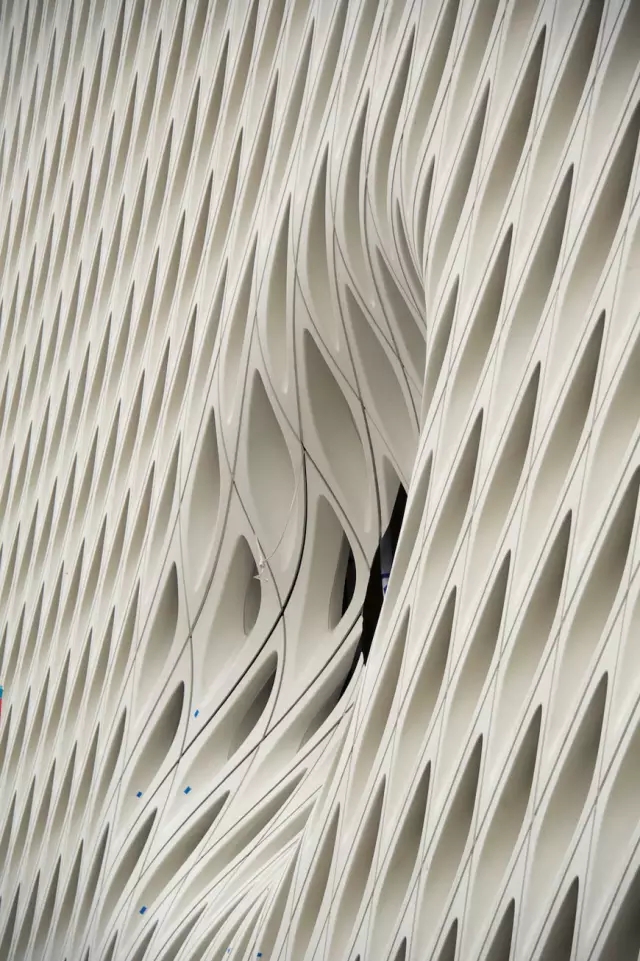

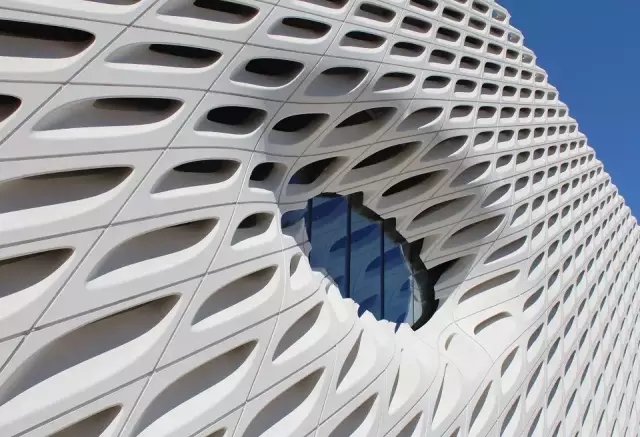

▽表皮细节

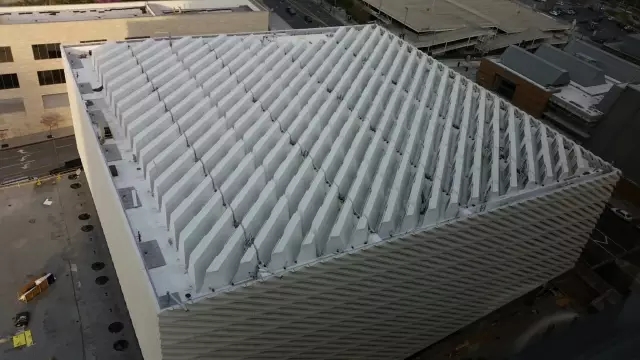

▽施工中的博物馆

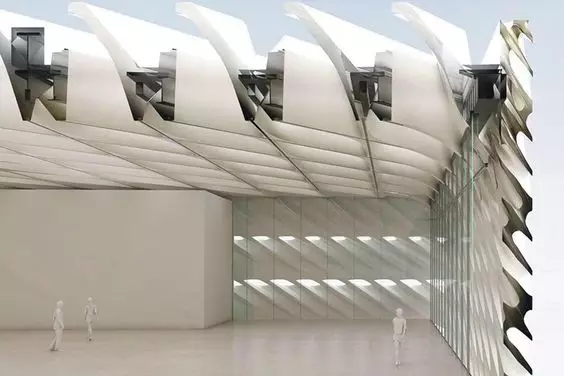

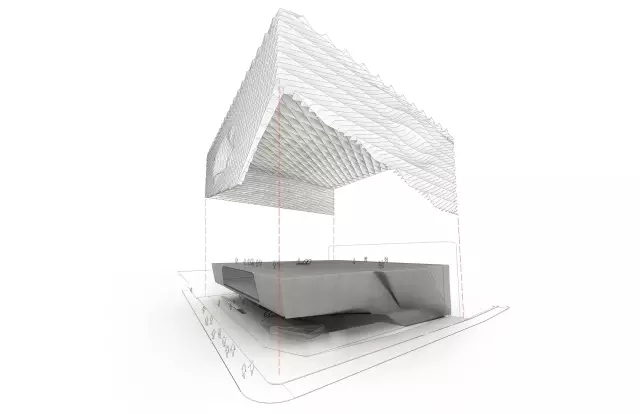

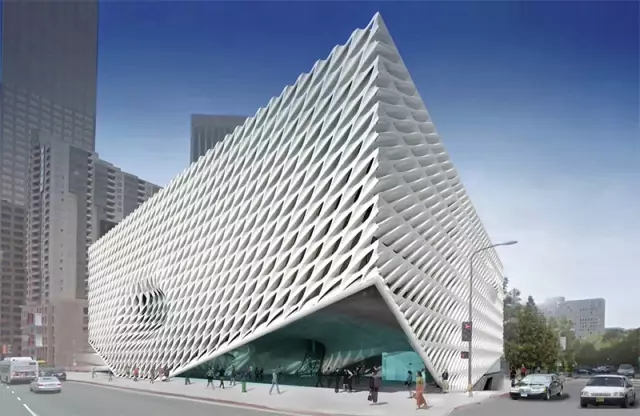

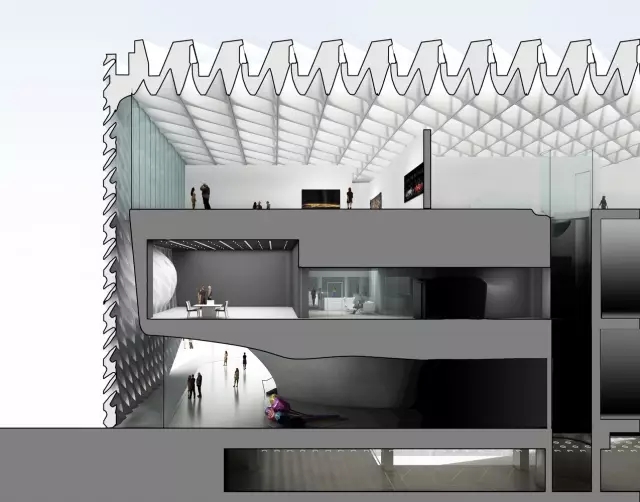

▽效果图及模型

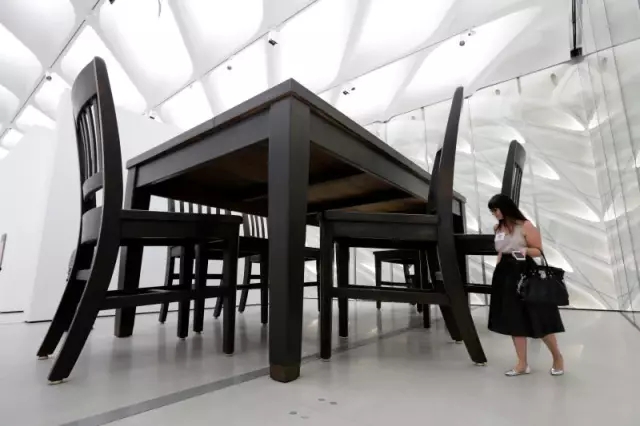

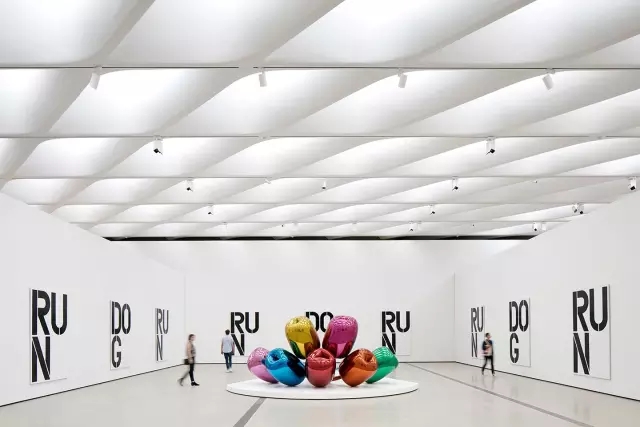

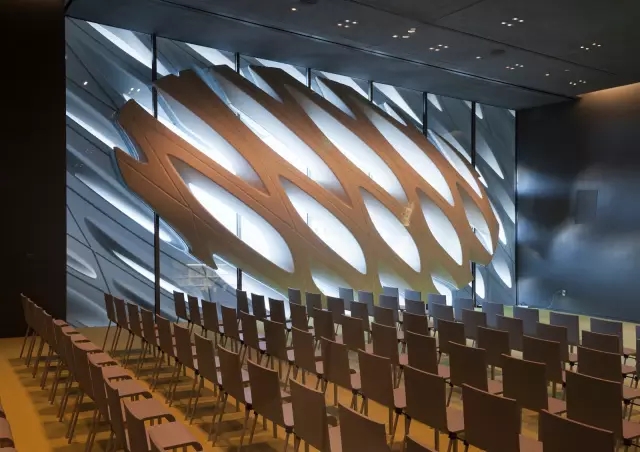

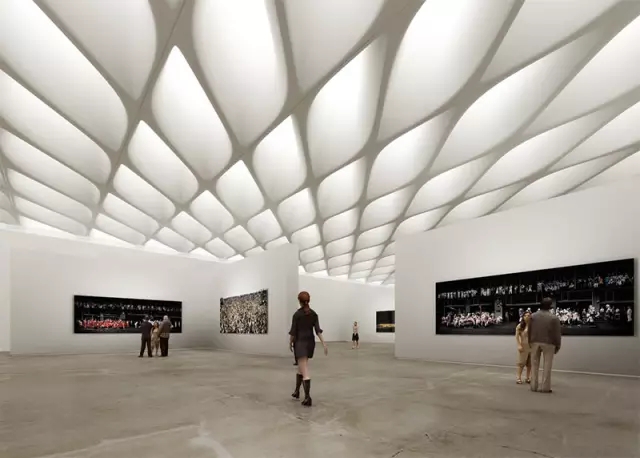

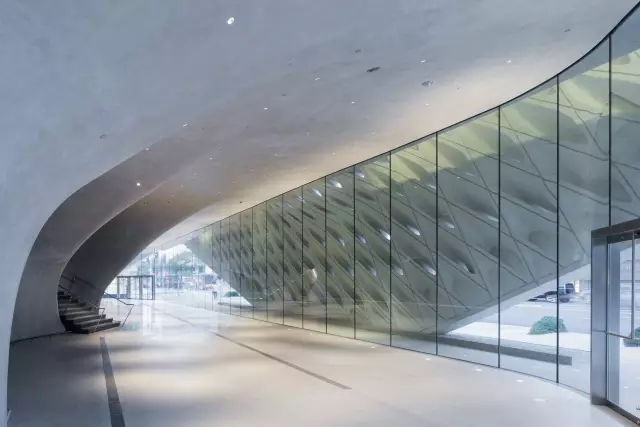

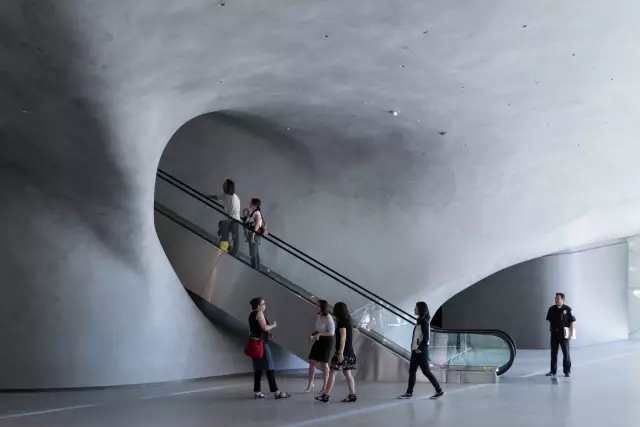

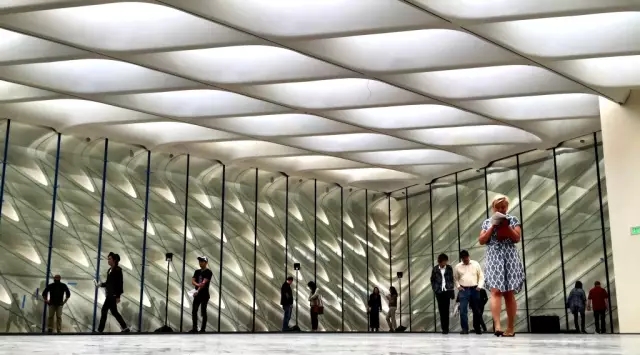

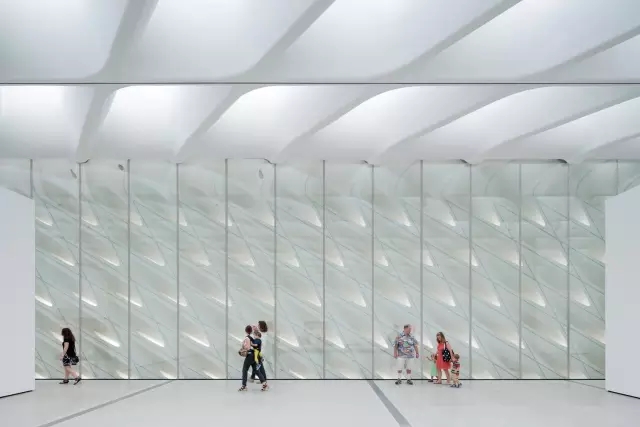

▽室内空间
