景观石材饰面防泛碱工艺工法 · 实用技术

术语和定义


2.1 泛碱


指混凝土中的主要成分硅酸钙(弱酸强碱性盐),遇水后发生水化反应,形成游离钙、硅酸和氢氧根。当混凝土中有足够多的水时,在毛细压作用下,水会流出,此时游离的钙、钠、钾等物质会以水为载体流出。到达石材表面后,随着水份蒸发,这些物质就残留在石材表面,形成白色粉末状晶体,或者与空气中二氧化碳反应在石材表面形成白色硬块。这些形成的白色物质就是俗称的泛碱。


4 常见问题及原因分析

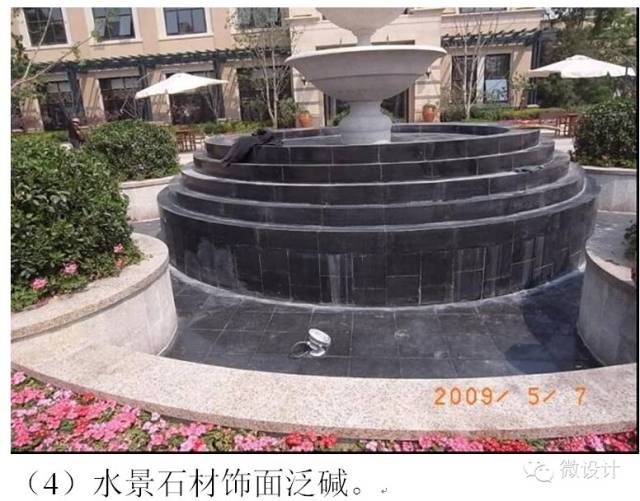

4.1 各类硬质饰面的常见泛碱现象(示例如图1、图2、图3、图4)

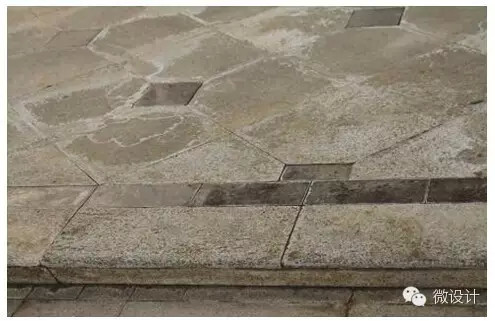

图1 花岗岩贴面泛碱现象

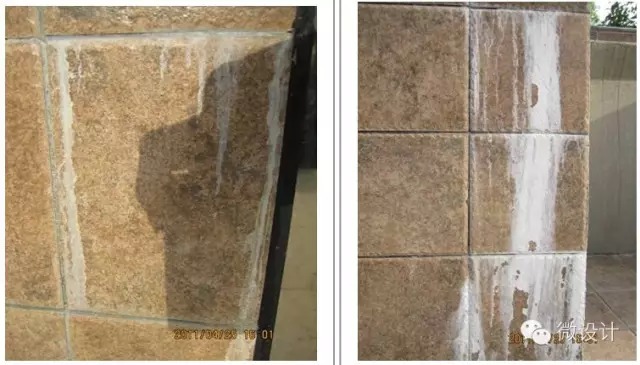

图2 瓷砖贴面泛碱现象

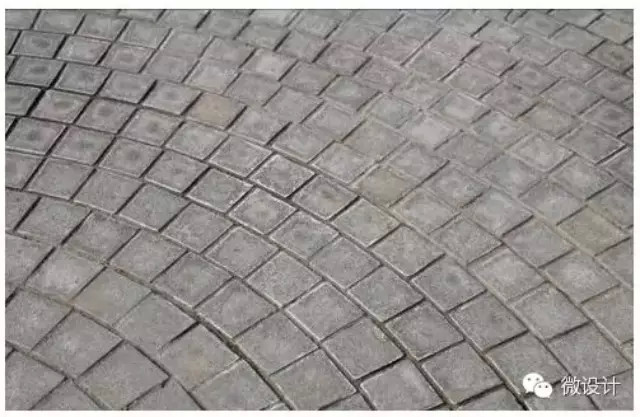

图3 烧结砖的泛碱现象

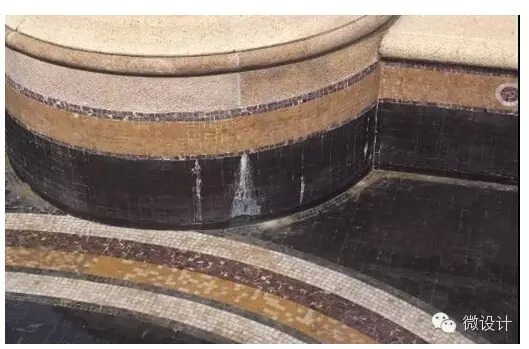

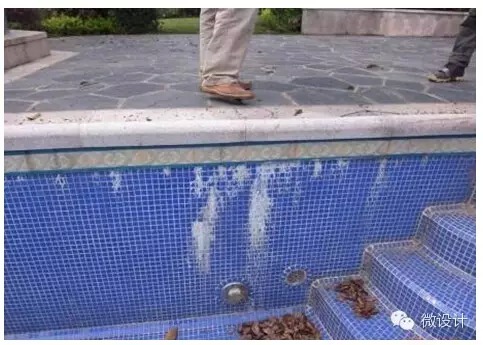

图4 马赛克贴面的泛碱现象

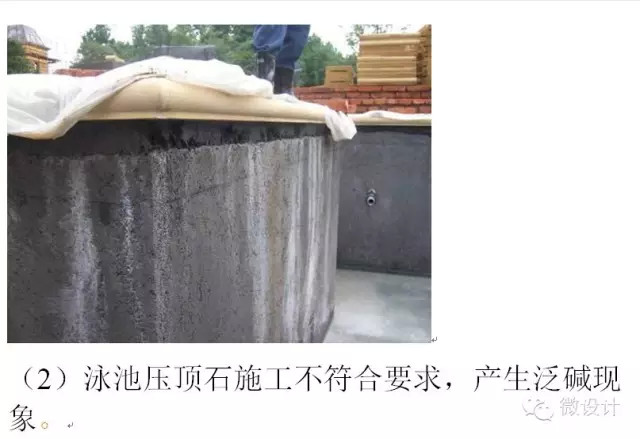

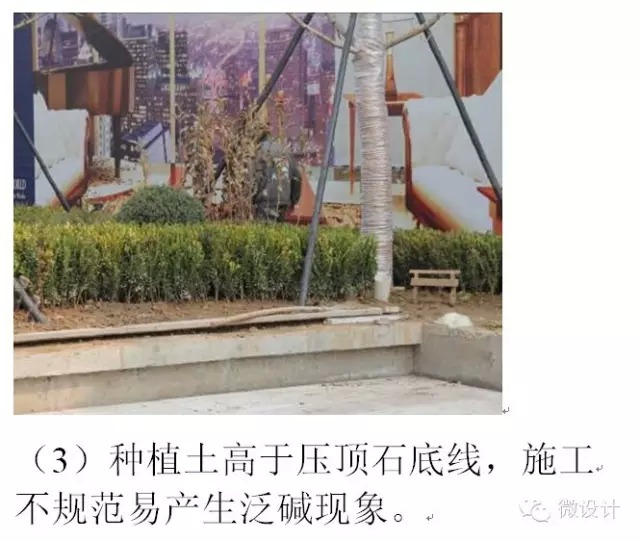

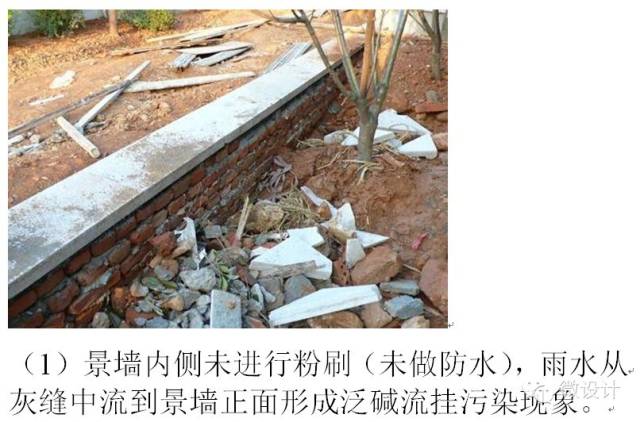

4.2 常见景观泛碱问题的原因分析

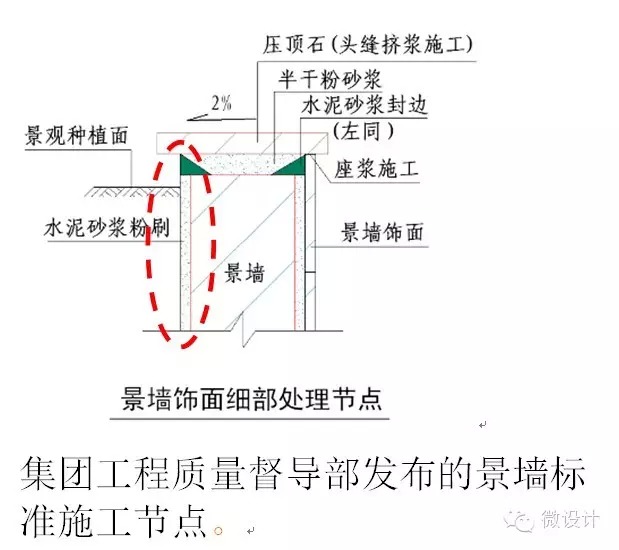

5.饰面泛碱预防措施

5.1 控制粘结层含碱量


(1)添加氢氧化钙的消耗剂


一个减少泛碱的方法是加入反应性二氧化硅。波特兰水泥硅酸三钙水化产生的过剩氢氧化钙与可溶性二氧化硅(无定形二氧化硅),例如天然火山灰(如凝灰岩)或人工火山灰(如硅灰)进一步反应形成硅酸钙(氢氧化钙+硅石=硅酸钙+水),而硅酸钙本身不溶于水,也就不会被水通过毛细孔带到结构表面。


(2)延缓混凝土硬化速度,二氧化碳有条件进入结构体内部,氢氧化钙在结构体内部发生反应。


实践已经证明,只要人为提高混凝土周围的空气湿度,混凝土硬化速度减慢,空气中的二氧化碳有足够的机会通过孔隙进入结构体内部,与氢氧化钙发生反应,形成的碳酸钙即留在结构体中,减少泛碱现象的产生。室外混凝土需要预防泛碱的部位,在上面捆草袋、草布养护,并保证足够的湿度和养护时间,即能取得较好效果。


(3)常规粘结剂水泥砂浆要拌入大量的沙,沙本身也有碱性高低之分。


a)淡水河沙比海水沙含碱性低;


b)使用低碱水泥或者抗碱专用粘结剂比水泥砂浆又要好。虽然各类粘结剂层不可能完全消除含碱物质,但含碱物质的高低,是决定将来是否泛碱的重要因素之一。


项目条件允许的情况下,采用干挂工艺施工面层石材,避免粘结剂的出现,从源头上解决粘结剂泛碱的问题。石材干挂专项施工方案必须提报集团工程质量督导部审核,具体流程参见《绿城房地产集团景观精细化管控流程表》

5.2 控制用水量


混凝土在初期硬化过程中,移动到混凝土表面的水分越多,产生泛碱的可能性就越大。


因此在满足混凝土浇筑和振捣的前提下,尽量减少混凝土上的用水量是防止泛碱的手段之一。实践已经证明,干硬性混凝土(主要用于道桥工程中)由于稠度低,砂率低,碎石量大,水灰比小,水泥用量低,单位密度大等特点,明显比普通混凝土泛碱率低。墙体砌筑时同样需要控制用水量。


浇砖应根据气温和水分蒸发情况确定用水量,一般砖湿度60%--90%为宜,夏季最高时可达到90%。浇湿的砖,砍开检查,必须有2 厘米砖心是干的才行,气温较低时,一般稍浇水湿润即可。


5.3 控制结构与面层的空隙


(1)封闭混凝土结构中的孔隙。


选择适当粒径的骨料,浇筑时充分振捣,使混凝土里实外光,减少混凝土结构中的孔隙率;待混凝土结构充分干燥后,对混凝土结构进行防水工艺处理,彻底封闭混凝土内部水分进出通道。


(2)减少砂浆层之间的间隙。


1:3水泥砂浆与干硬性水泥砂浆相比,干硬性水泥砂浆孔隙率明显增大,水分更容易进出,造成了泛碱情况的增多。但水泥砂浆不适合较大厚度的找平,因此对结构完成面提出了更高的要求。

(3)封闭饰面石材本身的渗透通道。


天然饰面石材均存在一定的孔隙率。对石材进行六面防护处理,一方面防护剂可渗透入石材,封堵石材孔隙(如有机硅型防护剂,氟硅型防护剂等),另一方面对面层进行一定的隔水保护(如成膜型防护剂等)。


(4)封闭饰面石材及石材之间的渗透通道。


石材与石材之间无论密缝、离缝均存在一定的缝隙。这些缝隙较之石材本身孔隙,是水分更为重要的渗透通道。


只有通过严格的清理缝隙砂浆,继而使用硅酮密封胶处理,密封板材之间的缝隙,方能堵住这些水分渗透的通道。


6 防泛碱管控要点


6.1 施工前管控要点


(1)加强与设计单位的沟通协调工作,尽可能的在设计源头考虑如何消除泛碱的措施,条件允许水景尽可能使用干挂形式。

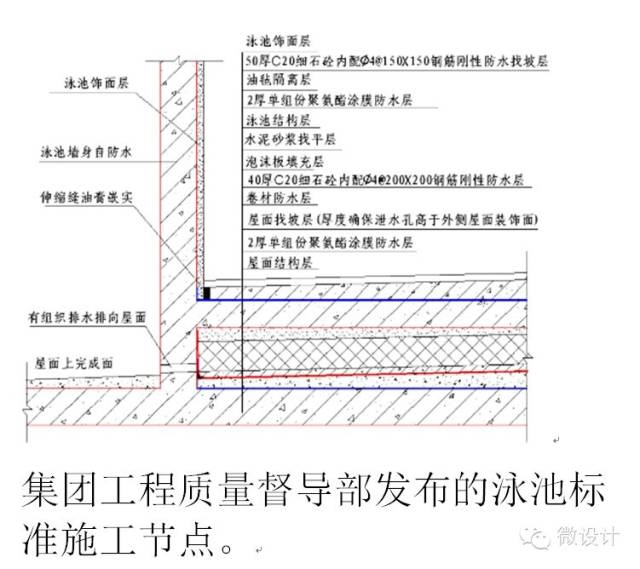

(2)水景中的结构均采用混凝土浇筑,结构面外设计加做防水层。

(3)水景中的面层石材尽量设计为大板,减少石材拼缝。

(4)面层石材设计要求选用渗透型和成膜型防护剂六面防护处理。

(5)施工前要充分考虑可能发生泛碱的各施工工艺环节,提前作好预防措施,如无把握应先做样板。


6.2 施工过程管控要点


(1)严格要求按照集团下发施工节点正确施工。


(2)混凝图结构浇筑要求里实外光,有条件加入减水剂以达到减水的目的;结构面施工到位,平整精准,只留2CM的粘结剂层。避免使用干硬性水泥砂浆。


(3)混凝土结构或砖墙结构,均要求结构干透后,进行防水处理。

(4)结构体干透后方能进行饰面石材施工。


(5)粘结剂在有条件的情况下选用低碱专用粘结剂,如选择水泥砂浆,沙必须要求用淡水黄沙,严禁使用海沙。

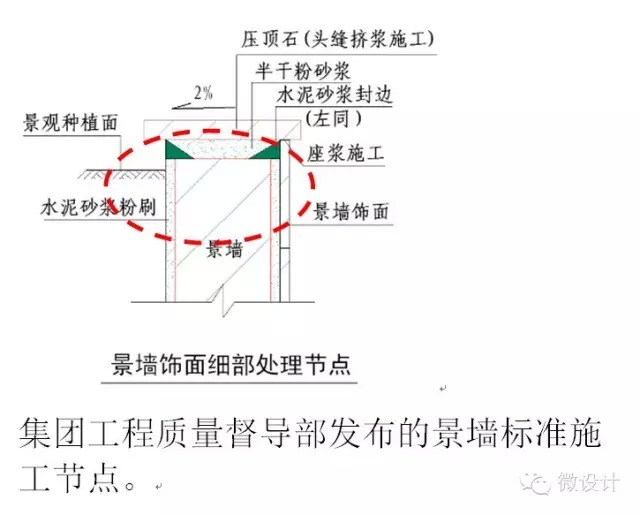

(6)压顶地面石材挤浆安装到位后,应尽快将石材拼缝的砂浆清理干净(清理到粘结层),用密闭性良好的填缝剂材料(硅酮密封胶)将所有缝隙密封。

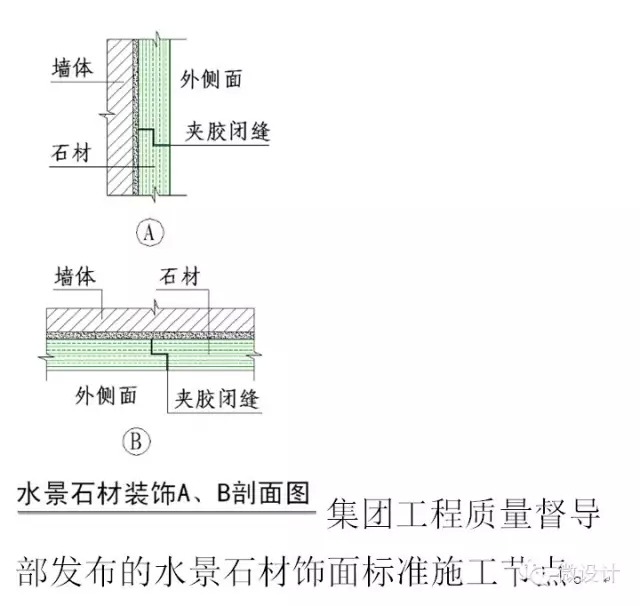

(7)侧面石材如为灌浆做法,在板立好灌浆前对石材拼缝内外进行严格密封打胶。


(8)饰面施工过程中需注意防止雨水或施工用水频刷局部面砖。


(9)加强过程的保护措施,施工过程中注意成品保护工作,避免被含碱成分的土壤或者水污染。


6.3 完工后管控要点


(1)加强完工后日常巡查监控,发现问题及时解决。

(2)寻找泛碱的真正原因,对症下药,如树池挡墙等部位推土过高的则要及时清土。

(3)用专用清洗剂酸洗泛碱部位,把面层结晶盐清洗干净。

(4)对于泛碱部位的石材接缝,进行重点清理,多余砂浆清理干净后进行严格的硅酮密封胶打胶处理。


7 引用文件


7.1 《绿城集团标准工程节点做法》


8 附录

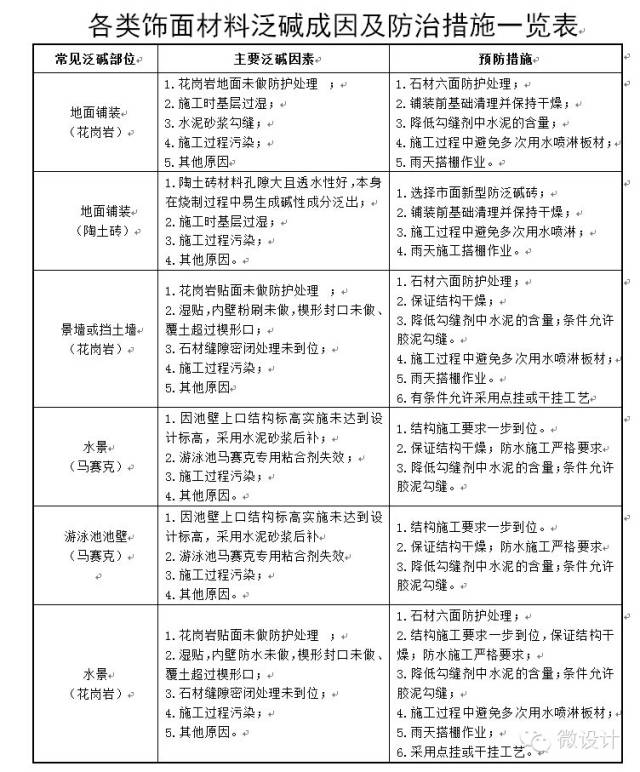

附录1 GTR74005-01各类饰面材料泛碱成因及防治措施一览表
